提升機配件

作者富皓機械設備瀏覽次數：

提升機齒輪：

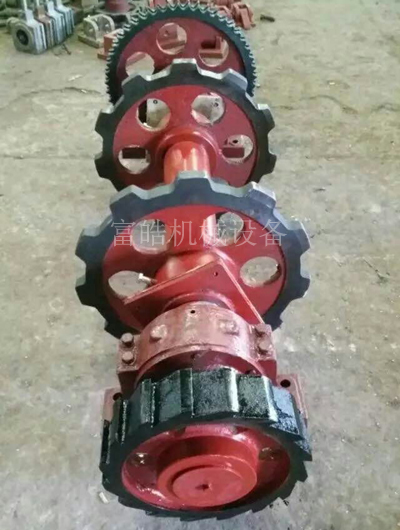

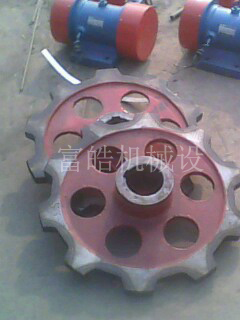

富皓機械生產各種提升機配件如：不銹鋼鏈條、環鏈、板鏈、NE板鏈、鏈輪、環鏈鏈輪、板鏈鏈輪、NE頭論、尾輪等，并可以根據客戶需求定做各類配件。

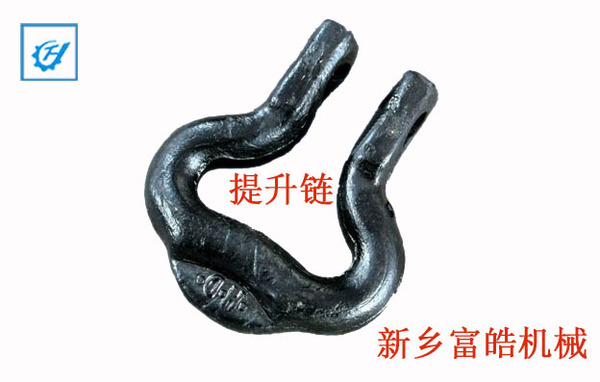

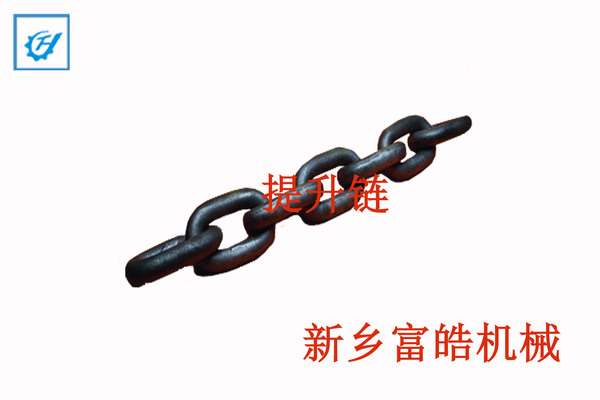

提升機鏈條適用條件：

該產品適用于斗式提升機、運輸提升機械和鍋爐去渣機。

提升機配件

外形及安裝尺寸：

棒料直徑d	節距t	外寬B	整條長度n×t	理論重量kg／m
14±O.5	50±1.2	48±1.1	n×t+^0.6_-0.9	4.O
18±0.5	50±1.2	58±1.1	n×t⁺²²_-1.3	6.9
18±0.5	64±1.2	58+1.1	n×t⁺²²_-1.3	6.5
20±O.7	70+1.6	70+2-1	n×t⁺²⁵_-1.4	8.6
22±O.7	70±1.6	72+1.5	n×t⁺²⁸_-1.6	9.5
	76±1.6	72±1.5		9.6
	86±1.6	74±1.O		lO.O
26±0.8	92±O.9	860-1.5	n×t⁺³²_-1.8	13.3
30±0.9	105±1.0	1010-1.5	n×t⁺³⁷_-2.1	18.1
30±0.9	108±1.O	980-1.5	n×t⁺³⁷_-2.1	17.7
34±1.0	126±1.2	130±1.5	n×t⁺⁴⁴_-2.5	22.7

技術參數：

提升鏈規格	A級			B級
提升鏈規格	試驗負荷KN	殘余變形(％)	破斷負荷KN	試驗負荷KN	殘余變形(％)	破斷負荷KN
14×50	77	O	≥154	90	O	≥180
18×50 18×64	125	0	≥250	150	0	≥300
20×70	160	O	≥320	190	O	≥380
22x70 22×76 22×86	185	O	≥370	225	O	≥450
26×92	250	0	≥500	313	0	≥626
30×105 30×108	340	O	≥680	417	O	≥834
34×126	446	0	≥892	535	0	≥1070

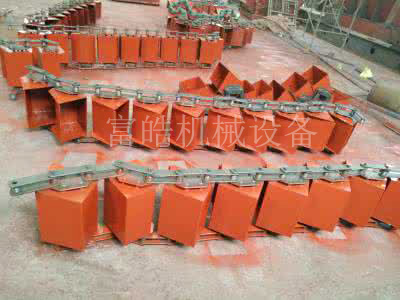

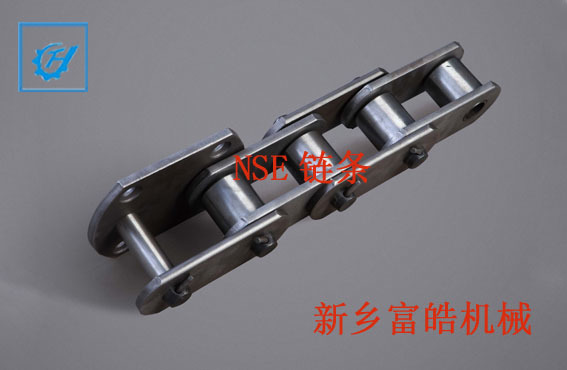

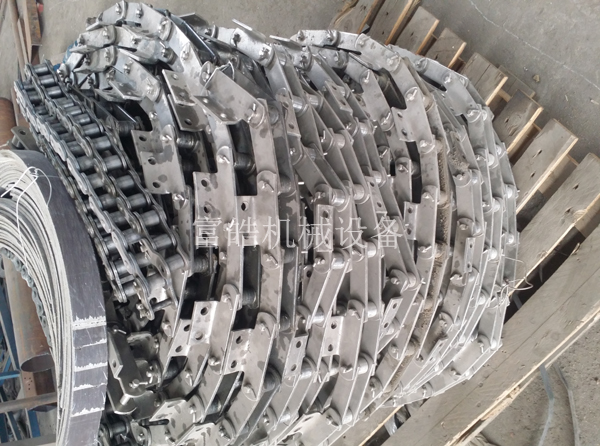

NSE板鏈、滾子鏈：

提升板鏈概述：

一、精選特鋼廠生產的優質材料，先進的熱處理工藝。
（1）內外鏈板:40Cr ；
（2）銷軸:20CrMnMo ；
（3）套筒:20CrMo ；
（4）滾子:20CrMo；調質HB293-365 ；
炭氮共滲（0.5mm)淬火HRC55-62；
炭氮共滲（0.5mm)淬火HRC55-60；
炭氮共滲（0.5mm)淬火HRC50-55。
二、德國進口的網袋式自動翻轉熱處理設備，均勻透徹滲碳淬火。
三、（1）銷軸和外鏈板固定，套筒和內鏈板固定有效的減少承載部件的磨損。
　（2）銷軸和套筒、滾子和套筒根據物料采取不同的間隙配合,防止物料對鏈條的磨損和節距伸長。
　（3）外鏈板沖壓成彎板結構既方便固定斗子，又減少運載機構的使用空間。

四、采取普檢和破斷拉伸實驗檢測手段，充分保證技術要求。

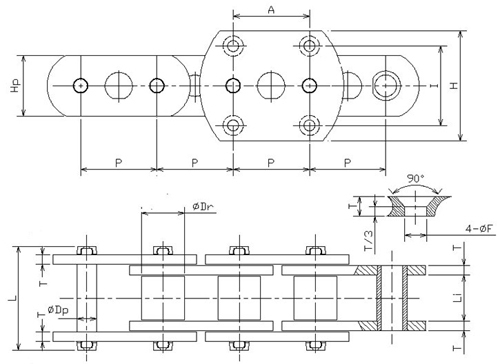

五、NSE板鏈技術參數：

提升機配件

型號 TYPE	節距 (P)	滾子外徑 (ФDr)	內節內寬 (Li)	銷軸直徑 (ΦDp)	銷軸長度 (L)	鏈板厚 (T)	鏈板寬 (Hp)	六孔板高 (H)	螺孔直徑 (ΦF)	鏈斗安裝尺寸(A*I)	載荷 (Tmax) 單位：KN
NSE100	76.2	36.00	36.5	17.10	90	8	50	105	14	*7066**	230
NSE200	100	44.50	51.8	21.10	120	10	60	150	18	100*105	380
NSE300	100	48.50	57.6	23.10	126	10	75	150	18	*100105**	550
NSE400	100	51.00	57.60	25.20	126	10	75	150	18	100*105	650
NSE500	125	63.50	67.4	31.75	150	12	90	180	18	*125130**	750
NSE500B	125	70.00	67.4	35.00	150	12	90	180	18	125*130	850
NSE600	125	70.00	75	35.00	170	16	100	180	18	*125130**	1000
NSE700	150	75.00	82.5	38.50	180	16	110	210	22	150*160	1250

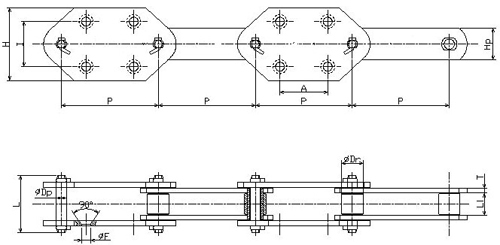

NE板鏈技術參數：

提升機配件

型號 TYPE	節距 (P)	滾子外徑 (ФDr)	內節內寬 (Li)	銷軸直徑 (ΦDp)	銷軸長度 (L)	鏈板厚 (T)	鏈板寬 (Hp)	六孔板高 (H)	螺孔直徑 (ΦF)	鏈斗安裝尺寸(A*I)	破斷載荷 (KN)
NE-50	152.4	36.00	36.50	17.10	90	8	50	110	14	75*70	230
NE-100	200	44.50	51.80	21.10	120	10	60	125	18	*10080**	380
NE-150	200	48.50	57.60	23.10	126	10	75	125	18	100*80	550
NE-150Q	200	51.00	57.60	25.20	126	10	75	125	18	*10080**	650
NE-200	250	63.50	67.40	31.75	150	12	90	150	18	140*100	750
NE-200Q	250	70.00	67.40	35.00	150	12	90	150	18	*140100**	880
NE-300	250	70.00	75.00	35.00	170	16	100	150	18	140*100	1000
NE-400	300	70.00	75.00	35.00	170	16	100	180	22	*170120**	1000
NE-500	300	75.00	82.50	38.50	180	16	110	200	22	170*120	1250
NE-600	350	83.00	85.00	42.00	190	16	120	210	22	*200170**	1500

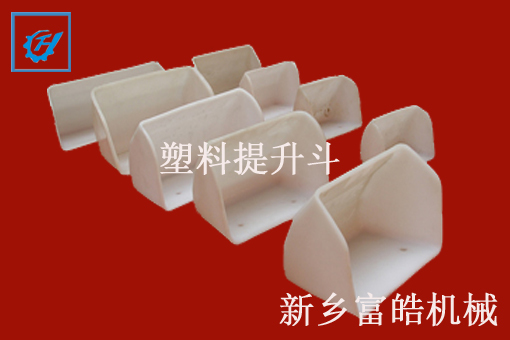

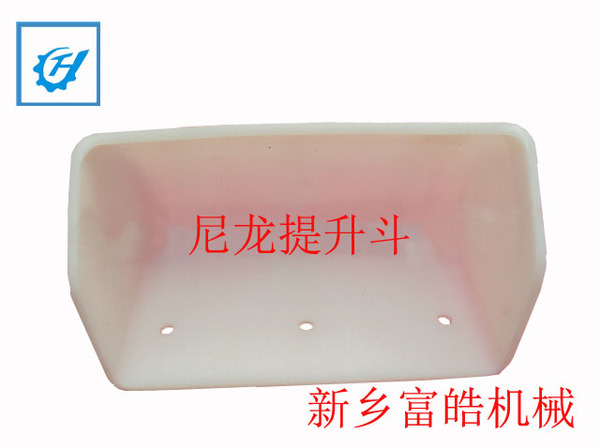

尼龍、塑料提升斗：

富皓機械生產各種提升機配件如：提升斗、不銹鋼提升斗、塑料提升斗、尼龍?zhí)嵘返龋⒖梢愿鶕?jù)客戶需求定做各類配件。

斗式提升機用于化工，糧飼、建材生產中的物料提升上，一直采用金屬材料制成。由于金屬材料自身的特性，在提升設備的運行中存在著很多弊病，長期以來得不到很好的解決。新產品高分子材料提升斗的出現，彌補了傳統金屬斗的不足。
高分子材料提升斗的特性可以體現在以下幾個方面：

一、本產品具有無毒性，自潤滑性，耐腐蝕，長期磨損不污染原料等特點。

二、本產品具有很高的耐沖擊強度和彈性，提升機在運行中碰撞金屬異物或機殼時，能產 生彈性蔽讓，減少噪音，避免了金屬材料斗經常出現的變形、撕裂線帶等事故，提高了生產效率。

三、本產品具有價格低、重量輕、耐磨性好等優點。從而降低了提升機的設備負荷，節約電耗，延長了設備的使用時間，減少了維修工時，降低了生產成本。

四、本產品具有良好的倒凈性能：由于金屬料斗在提升原料時，往往會將物料粘在金屬斗上，不能完全倒凈，并對金屬料斗產生腐蝕而長期金屬料斗的磨損，也會增加原料中鐵的含量，影響了產品質量，而高分子材料提升斗卻彌補了金屬材料產品的這些不足，提高了產品質量。根據此材料的特性，高分子材料產品在化工，糧飼，建材的生產中必將成為金屬材料的升級換代產品。

技術參數：
　　1、加工方式：注射成型

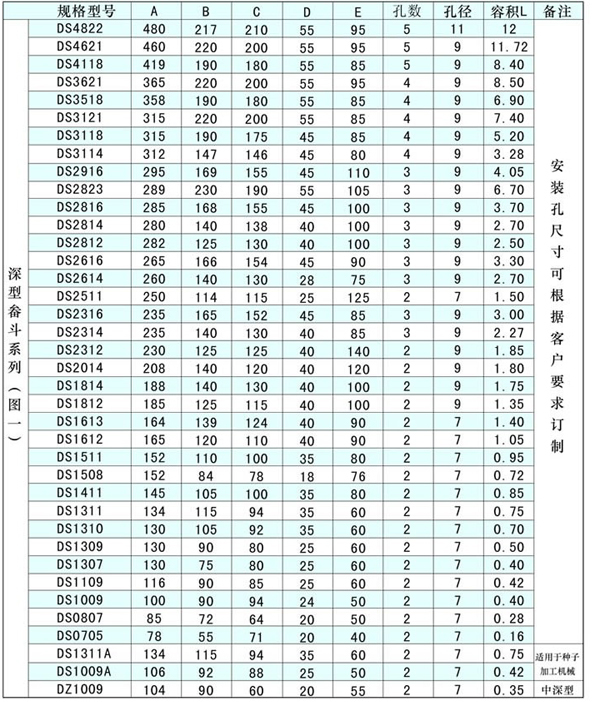

　　2、畚斗連接孔距、孔徑可根據用戶需要免費鉆孔（標準孔距、孔徑
　　　請參照規格表）
　　3、畚斗間距：建議畚斗間距為斗背寬
　　4、安裝：使用普通、方頸畚斗螺釘、牙口或皮帶螺釘
　　5、衛生標準：符合國家安全衛生標準
使用建議：
　　適用于離心式卸料方式的提升機
　　一般提升機線速度小于等于2－3.3米／秒

改性高密度聚乙烯理化性能：
　　A、密度： 0.935～0.960 g/cm2
　　B、機械性能：斷裂強度：2900 N/cm2　斷裂伸長率：300%
　　C、畚斗使用環境溫度： -50℃～+80℃
　　　耐熱性能：融點：136℃ 維卡軟化點：134℃ 脆化溫度：≤-70℃
　　　熱膨脹系數：1.5×10-14m/℃ 熱變形溫度：85℃
　　D、磨擦性能指標：磨損平均率：≤1.32 磨擦系數：0.08～0.12
　　E、在運行過程中不會因碰撞而產生火花或因磨擦帶有很強的靜電荷而
　　　產生放電現象
　　　其體積電阻率：≤7×1015Ω·cm
尼龍理化性能:
　　 A、密度：1.14g/cm2
　　 B、機械性能：拉伸強度：82.7Mpa　斷裂伸長率：≥300%
　　 C、畚斗使用環境溫度：-40℃～+105℃　
　　　耐熱性能：融點 255℃ 脆化溫度 -80℃
　　　熱膨脹系數：7×10-5m/℃　熱變形溫度：255℃ (0.5×106Pa)
　　 D、體積電阻率：1×1015g/cm2

提升機配件

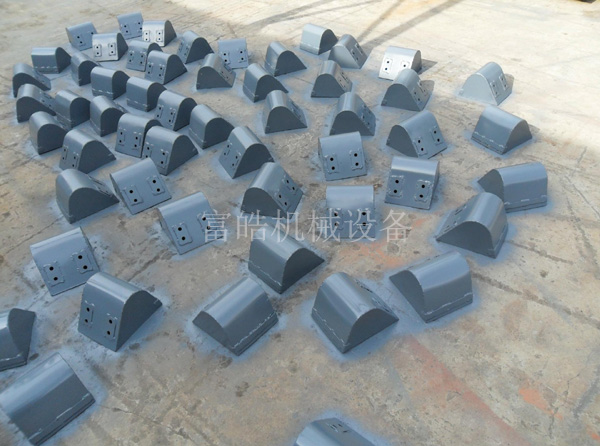

鐵斗、不銹鋼斗：

斗式提升機料斗，又稱提升機挖斗，用于膠帶提升機，鏈條提升機，板鏈提升機上，常用規格有：TD/TH160，200，250，315，400，500，630等。材質分為碳鋼，不銹鋼，塑料和尼龍四種材質。

TD膠帶斗式提升機（皮帶斗式提升機）適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、爐渣、鑄造砂、碎礦石等，常用規格：td100,td160,td250,td315,td400,td500等型號；提升高度40m。TD斗式提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。

特點：

結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優先選用。TD斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD斗式提升機均采用皮帶+料斗提升輸送物料，目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領域中，并得到很好的應用。

1、提升范圍廣：本系列斗式提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料。

2、密封性好,環境污染少。

3、驅動功率小，采用流入式喂料、誘導式卸料；采用大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。

4、使用壽命長：提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

5、提升高度高：提升機運行平穩,因此可達到較高的提升高度。

6、運行可靠性高：先進的設計原理和制造工藝,保證了整機運行的可靠性,無故障時間超過2萬小時。

★ 本公司可根據客戶需求設計生產，并提供現場勘測、技術圖紙、安裝售后等系列服務。
★ 本公司對提供的產品圖片、技術參數等資料保留終的解釋權并以生產實物為準。
★本公司銷售熱線：18637380011 技術熱線：18437370011
